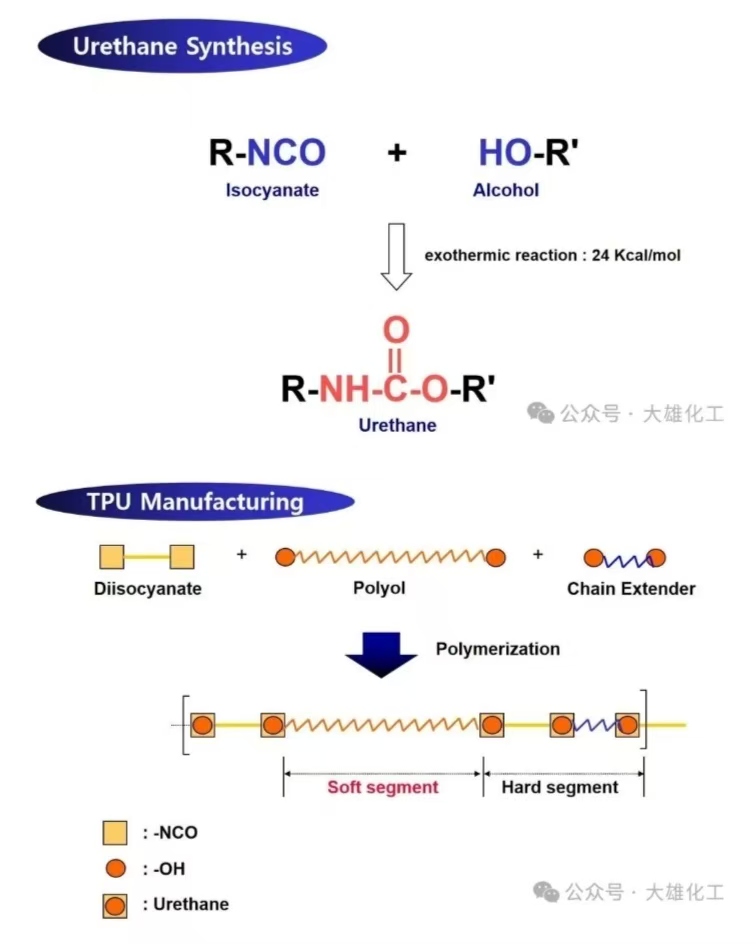

TPU合成中，MDI的用量需依据OH与NCO的比例进行计算。聚酯多元醇和BDO的配比则需根据软硬段的比例来设计，具体比例取决于产品的预期特性。例如，若选用PBA-1000分子量的聚酯多元醇制造大约95A硬度的TPU，在夏季环境下，可将NCO/OH设定为1.02，C/A设定为1.95。

C/A 指的是 TPU 合成中的"扩链剂/多元醇"摩尔比（Chain extender / Polyol ratio），它是 TPU 配方设计中控制软硬段比例的核心参数之一。C的全称是Chain Extender（扩链剂），这里指 BDO（1,4-丁二醇）；A的全称是Polyol（多元醇），这里指 PBA-1000（聚己二酸丁二醇酯二醇）。C/A = 1.95 表示：扩链剂（BDO）的摩尔数是多元醇（PBA-1000）摩尔数的 1.95 倍，这属于较高硬段比例配方，对应约 95A 的高硬度 TPU（硬段含量通常在 55-60% 左右）。

BDO 的分子量约为 90.12 g/mol，若设定多元醇（A）的摩尔数为 1，则：BDO的用量为1乘以1.95再乘以90.12，即175.734。

另外说明一下，NCO/OH = 1.02：异氰酸酯指数略过量（2%），确保反应完全，这是夏季常用的设定（温度高时副反应较多，需稍过量）。值得注意的是，不同季节和使用条件可能会影响比例的选择，因此在实际生产中需进行适当调整。

MDI的具体用量则为1乘以（1+1.95）再乘以1.02，最后乘以250.2，得出结果为752.85。1为多元醇(PBA-1000)的摩尔数，1.95为总BDO的摩尔数，1.02为NCO/OH比例（异氰酸酯指数），250.2为MDI的分子量。即

         MDI用量=1 x (1+1.95) x 1.02 x 250.2=752.85

聚酯多元醇（PBA-1000）的摩尔数为 1，因为PBA-1000的分子量1000g，所以聚酯多元醇（PBA-1000）的用量就为1000g（即1KG）。

TPU的总重量=聚酯多元醇（PBA-1000）的用量+BDO的用量+MDI的用量=1000+175.734+752.85=1928.584g，约为1928.58g。

那么，合成TPU时， MDI的比率是752.85/1928.58=39.04%，所以， 生产1吨TPU所需要的MDI是0.3904吨。 （扩链剂BDO和聚酯多元醇PBA的比例分别为9.12%和51.87%。）

补充说明:

--这是理论算法，实际生产中会有少量损耗（如粘附在反应釜壁、过滤损耗等），实际收率通常在 97-99% 左右。

 --如果反应完全且没有副反应（如发泡、降解等），最终 TPU 产品的总质量约等于各原料质量之和（质量守恒）。
